随着两轮电动车的智能化发展，仪表盘作为人机交互的重要界面，其功能需求日益复杂。武汉开云和芯源半导体的安全低功耗单片机CW32L010凭借其优异的性能和丰富的外设资源，成为两轮车仪表盘应用的理想选择。

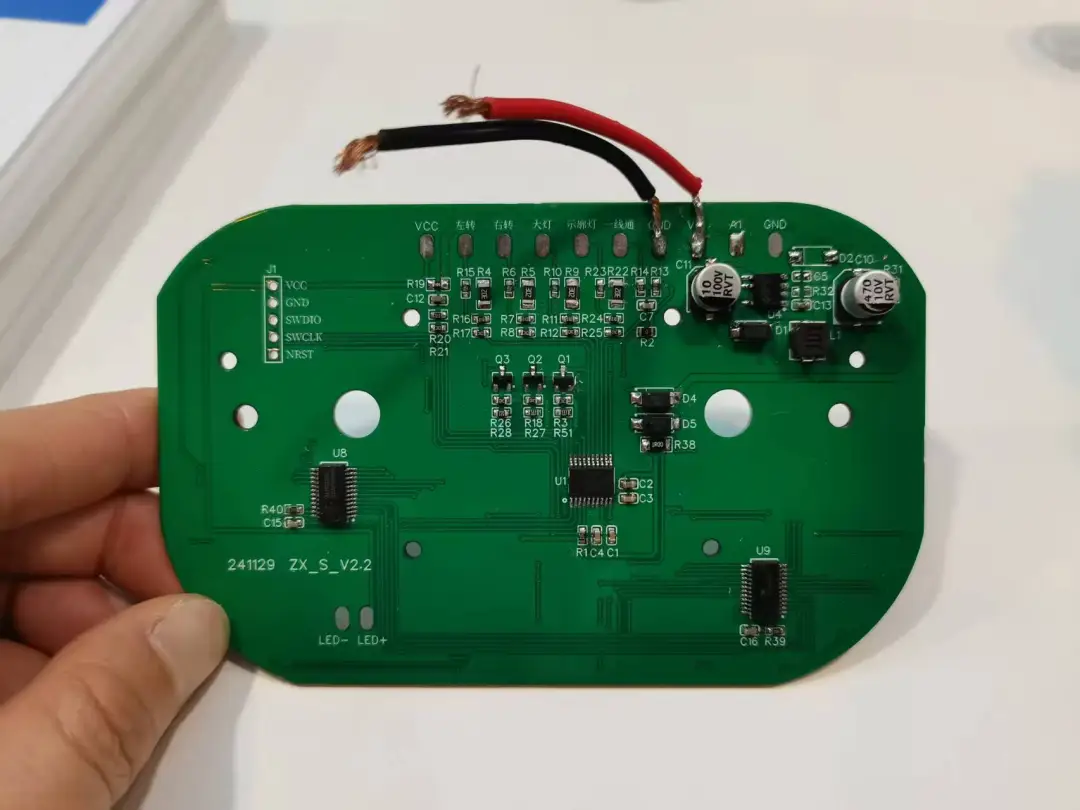

本文介绍的两轮车仪表方案是无锡梓轩电子基于武汉芯源半导体 CW32L010F8P6开发，适用于小规格电动车仪表方案，实现车辆速度、累计里程、单次里程、模式状态、故障状态显示等功能。

电动车仪表盘能够及时反映电动车运行时的蓄电池剩余电量、车速、累计行驶里程、各种灯光使用及控制器故障的反馈，以数字代码显示反映故障源。它通过TIMER模块实现基本的定时时基、通过PWM输出控制氛围灯、通过IIC和LED驱动连接；通过GPIO模块来控制大灯的显示、并获取硬件版本信息等。

另外基于不同CW32 MCU资源，还有蓝牙+NFC 系列、单 NFC 系列、单蓝牙系列多种仪表方案。

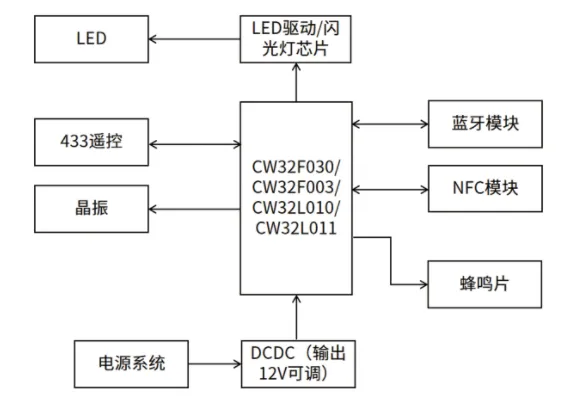

图：CW32在仪表方案的应用框图

主控MCU芯片CW32L010介绍

CW32L010 是基于 eFlash 的单芯片低功耗微控制器，集成了主频高达 48MHz 的 ARM® Cortex®-M0+ 内核、高速嵌入式存储器（多至 64K 字节 FLASH 和多至 4K 字节 SRAM）以及一系列全面的增强型外设和 I/O 口。

所有型号都提供全套的通信接口（二路 UART、一路 SPI 和一路 I2C）、12 位高速 ADC、四组通用和基本定时器、一组低功耗定时器以及一组高级控制 PWM 定时器。

CW32L010 可以在 -40℃到 85℃的温度范围内工作，供电电压宽达 1.62V ~ 5.5V。支持 Sleep 和 DeepSleep 两种低功耗工作模式。

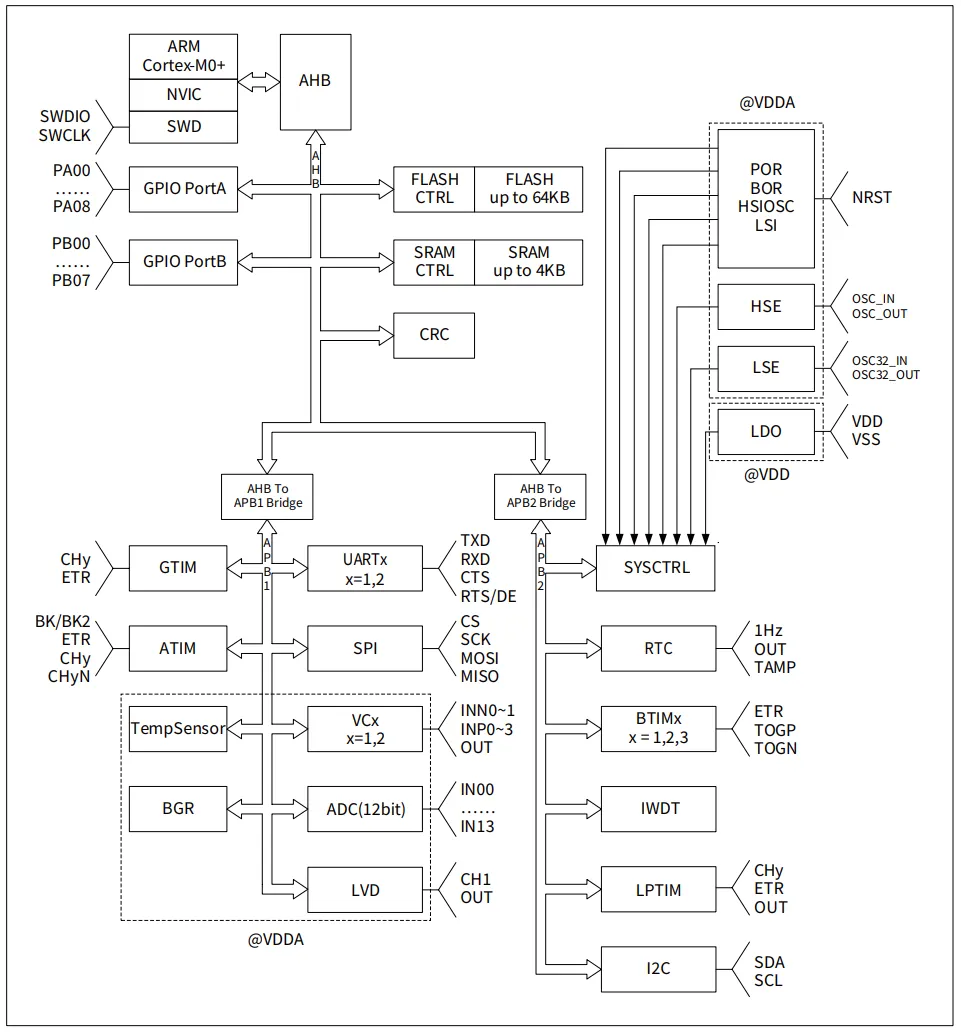

内部框图如下图所示：

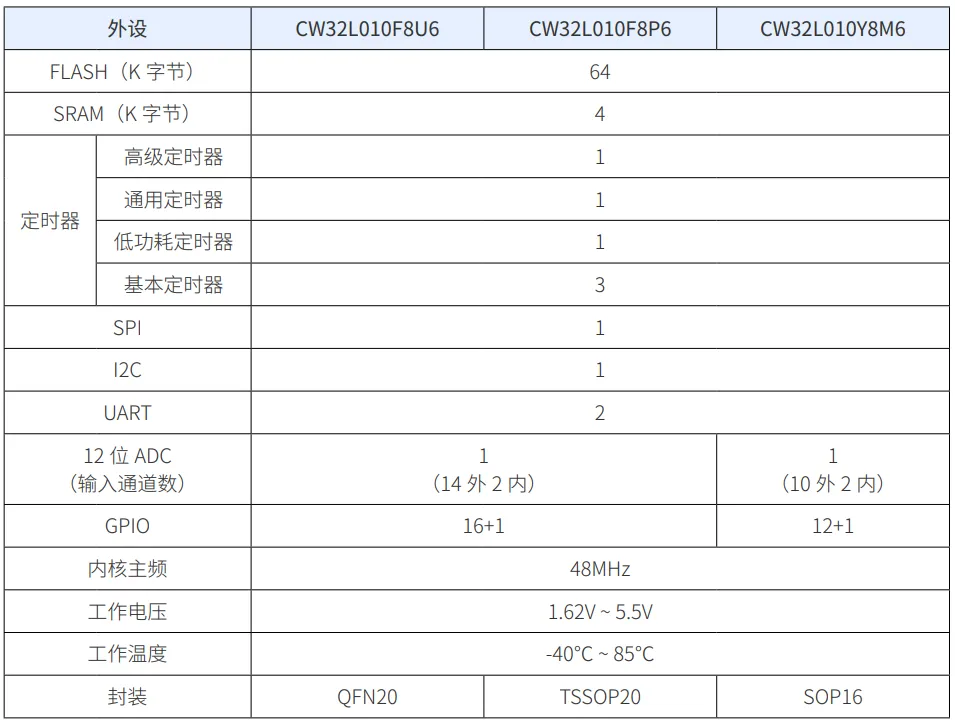

CW32L010 提供 QFN20、TSSOP20、SOP16 三种不同的封装形式，不同封装的产品所能实现的功能有所不同，具体情况如下表所示：
